PW行星减速机

作者: 发布于:2015-05-29 23:59:51 点击量:



PW行星减速机特点:
    纺锤形外壳,分体式装配,多种输出方式,大跨距重载轴承设计,更适合重工场所。

PW 型行星减速机技术参数 :

产品型号 /Products Type

PW215

PW265

PW315

PW360

PW420

减速比

/Ratio

级数

/stages

额定输出扭矩

/Nominal output

torque T 2N

Nm

2223

5560

9597

15256

24136

4

1

1715

4540

7854

12500

18621

5

1036

3673

6350

10086

15012

8

2223

5560

9597

15256

24136

16

2

2223

5560

9597

15256

24136

20

1715

4540

7854

12500

18621

25

2223

5560

9597

15256

24136

32

1715

4540

7854

12500

18621

40

1036

3673

6350

10086

15012

64

2223

5560

9597

15256

24136

80

3

2223

5560

9597

15256

24136

100

1715

4540

7854

12500

18621

125

2223

5560

9597

15256

24136

160

1715

4540

7854

12500

18621

200

2223

5560

9597

15256

24136

256

1715

4540

7854

12500

18621

320

1036

3673

6350

10086

15012

512

故障停止扭矩

/Emergency stop

Nm

1.5 倍额定输出扭矩 /1.5-times of T 2N



产品型号 /Products Type



PW215

PW265

PW315

PW360

PW420

级数

/stages

最大径向力

/Frmax.for10000

N

41000

64000

101000

109500

157000

最大轴向力

/Famax.for10000

N

20500

32000

50500

54750

78500

满载效率

/Efficiency with full load

%

96

1

94

2

90

3

平均寿命

/Average lifetime

h

10000

重量

/Weight

Kg

40 (45)

80 (105)

130 (160)

205 (241)

292 (332)

1

47 (52)

87 (112)

143 (173)

230 (266)

328 (368)

2

54 (59)

94 (119)

152 (182)

243 (279)

360 (400)

3

噪音 /Noise

dB(A)

≤ 70

≤ 70

≤ 72

≤ 72

≤ 75



额定输入速度

/Advised input speed

r/min

2000

2000

1500

1500

1500



最大输入速度

/Max. input speed

r/min

4000

4000

3000

3000

3000



回程间隙

/Backlash

精密

Arcmin

≤ 10

≤ 10

≤ 10

≤ 10

≤ 10

1

标准

精密

≤ 15

≤ 15

≤ 15

≤ 15

≤ 15

2

标准

标准

≤ 20

≤ 20

≤ 20

≤ 20

≤ 20

3

精密

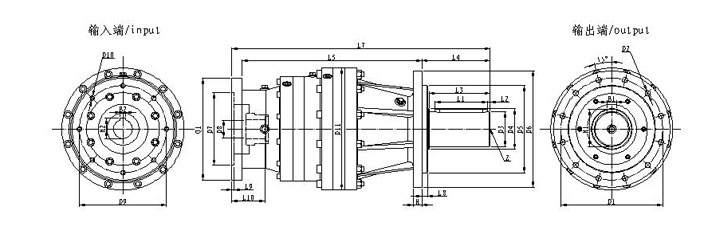

PW 行星减速机标准尺寸:



产品型号



PW215

PW265

PW315

PW360

PW420





1

2

3

1

2

3

1

2

3

1

2

3

1

2

3

D1

安装孔分布圆

Φ

190

225

265

300

350

D2

安装孔

12 ×

Φ 11

Φ 14

Φ 14

Φ 18

Φ 18

D3

输出轴径

h6

50

80

90

110

120

D4

输出轴肩

Φ

60

100

110

125

140

D5

定位凸台直径

h7

160

200

230

250

300

D6

输出法兰直径

Φ

215

250

300

350

400

D7

定位圆直径

H7

130

130

130

180

130

130

230

180

130

250

230

180

300

250

230

D8

电机轴径

F7

42

42

38

50

42

42

60

50

42

65

60

50

75

65

60

D9

电机安装孔分布圆



165

165

165

215

165

165

265

215

165

300

265

215

350

300

265

D10

安装螺孔

8 ×

M10

M10

M10

M12

M10

M10

M12

M12

M10

M16

M12

M12

M16

M16

M12

D11

外壳直径

Φ

215

215

215

265

265

265

315

315

315

360

360

360

420

420

420

Q1

输入法兰

Φ

200

200

200

250

200

200

300

250

200

350

300

250

400

350

300

L1

键长



70

90

120

150

180

L2

键到轴端距离



5

10

10

10

15

L3

轴长 ( 自定位圆 )



80

110

140

170

210

L4

轴长 ( 自端面 )



95

130

160

195

235

L5

躯体长



201.5

250

286.5

342

359.5

407.5

398

480

497.5

450

554

636

505

618

722

L7

减速机总长



366.5

415

451.5

502

559.5

607.5

598

670

727.5

680

789

861

785

888

997

L8

定位凸台厚度



10

10

10

15

10

10

15

15

10

20

15

10

20

20

15

L9

电机定位深度



5

5

5

8

5

5

8

8

5

8

8

8

8

8

8

L10

电机轴长



80

80

80

80

80

80

110

80

80

110

110

80

140

110

110

B1

键宽



14

22

25

28

32

H1

键高



53.5

85

95

116

127

Z

定位孔



M12*26

M16*35

M16*35

M16*35

M20*50

H

安装法兰厚度



17

20

25

30

30

B2

输入键槽宽

Js9

12

12

10

14

12

12

18

14

12

18

18

14

20

18

18

H2

输入键槽高



45.3

45.3

41.3

53.8

45.3

45.3

64.4

53.8

45.3

69.4

64.4

53.8

79.9

69.4

64.4



电机轴长不同 ,L10 的尺寸会有所变化 , 适配器将不同

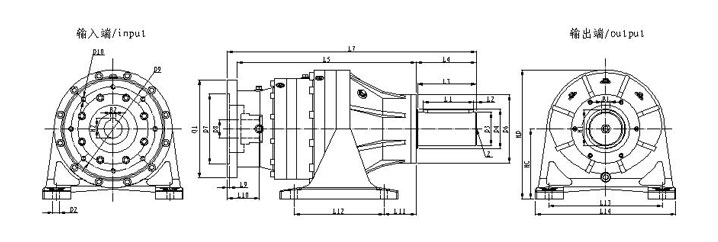

PW 带地脚行星减速机标准尺寸



产品型号



PW215

PW265

PW315

PW360

PW420





1

2

3

1

2

3

1

2

3

1

2

3

1

2

3

D2

安装孔

4 ×

Φ 12

Φ 19

Φ 19

Φ 19

Φ 24

D3

输出轴径

h6

50

80

90

110

120

D4

输出轴肩

Φ

60

100

110

125

140

D6

端面直径

Φ

140

175

205

225

245

D7

定位圆直径

H7

130

130

130

180

130

130

230

180

130

250

230

180

300

250

230

D8

电机轴径

F7

42

42

38

50

42

42

60

50

42

65

60

50

75

65

60

D9

电机安装孔分布圆



165

165

165

215

165

165

265

215

165

300

265

215

350

300

265

D10

安装螺孔

8 ×

M10

M10

M10

M12

M10

M10

M12

M12

M10

M16

M12

M12

M16

M16

M12

Q1

输入法兰

Φ

200

200

200

250

200

200

300

250

200

350

300

250

400

350

300

L1

键长



70

90

120

150

180

L2

键到轴端距离



5

10

10

10

15

L3

轴长 ( 自定位圆 )



80

110

140

170

210

L4

轴长 ( 自端面 )



95

130

160

195

235

L5

躯体长



201.5

250

286.5

342

359.5

407.5

398

480

497.5

450

554

636

505

618

722

L7

减速机总长



366.5

415

451.5

502

559.5

607.5

598

670

727.5

680

789

861

785

888

997

L9

电机定位深度



5

5

5

8

5

5

8

8

5

8

8

8

8

8

8

L10

电机轴长



80

80

80

80

80

80

110

80

80

110

110

80

140

110

110

L11

安装孔至端面



60

70

75

98

115

L12

孔间距(垂直)



140

230

280

300

320

L13

孔间距(径向)



216

254

318

356

406

L14

地脚宽度



260

310

390

445

500

B1

键宽



14

22

25

28

32

H1

键高



53.5

85

95

116

127

Z

定位孔



M12*26

M16*35

M16*35

M16*35

M20*50

HC

中心高



132

160

200

225

250

HD

整机高



239.5

292.5

357.5

405

460

B2

输入键槽宽

Js9

12

12

10

14

12

12

18

14

12

18

18

14

20

18

18

H2

输入键槽高



45.3

45.3

41.3

53.8

45.3

45.3

64.4

53.8

45.3

69.4

64.4

53.8

79.9

69.4

64.4

电机轴长不同 ,L10 的尺寸会有所变化 , 适配器将不同
